四柱式双动薄板拉伸油压机的结构与工作原理

时间:2022-07-02 10:53   作者:沃达重工 浏览次数:

薄板拉伸油压机也称为薄板拉伸机,从机身结构上分为四柱式薄板拉伸油压机,框架式薄板拉伸油压机两种;从拉伸原理上分为单动薄板拉伸油压机、双动薄板拉伸油压机两种;根据拉伸工件的不同,常用液压垫拉伸、下顶缸拉伸、模具拉伸等多种形式。薄板拉伸油压机适用于板材的拉伸、弯曲、成形、冲裁、落料、翻边等各种冲压工艺。用于制造各种容器及汽车大型的覆盖件等,及非金属材料成型。


双动薄板拉伸油压机的控制系统设有调整、半自动、连续循环三种工作方式。半自动和连续循环适于单动和双动拉伸两种工艺,在单动工艺中分6300KN和10300KN二种力级。液压控制系统采用了插装阀集成块。其高压泵采用 斜轴式变量泵,并设有液压油过滤、加热、冷却系统。电气控制系统采用了可编程序控制器,多种故障报警指示器和非接触式安全保护控制装置的红外光幕控制器。可根据用户需要配备下液压垫、打料装置移动工作台、冲裁缓冲装置、光栅安全装置。本机器具有独立的动力机构和电气系统,并采用集中控制,可实现手动和自动两种操作方式,工作压力、压制速度、行程范围可调节,并能完成顶出、不带顶出、拉伸三种工艺的自动循环,有定压、定程二种成型工艺供选择。

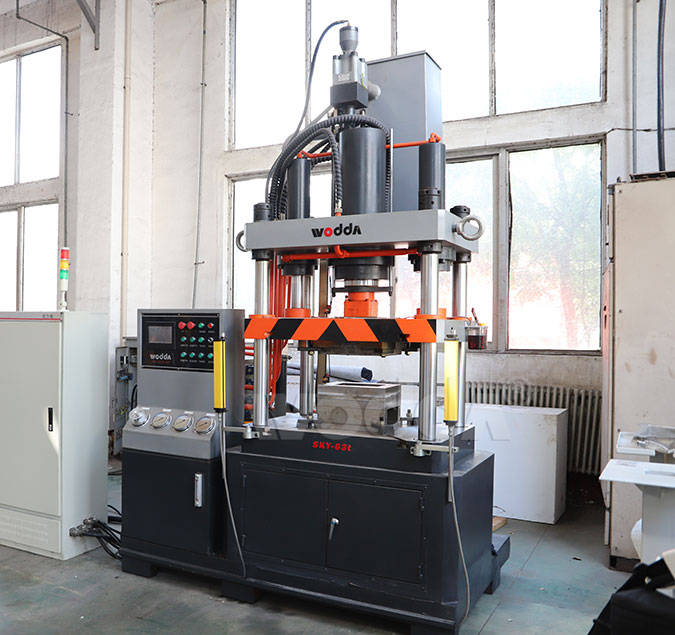

薄板拉伸油压机

薄板拉伸油压机




薄板拉伸油压机的工作原理:


薄板拉伸油压机有内外两个活动横梁,拉伸动梁装在里面,压边动梁装在外边。在进行双动拉伸的时候,压边动梁先下降,当压边动梁不在下降而变为保压状态。此时,拉伸动梁快速下行,接近工件时改为慢速进行拉伸。拉伸工艺完成后, 拉伸动梁可实现保压延时、缷压和快速回程,压边动梁相应也缷压回程,然后顶出缸将工件顶出。完成一个工作周期。


沃达重工,高新技术企业,有着十多年丰富经验的专业油压机厂家,ISO9001质量管理体系和欧盟CE认证企业,以"高刚性高效率高精度"著称,荣获多项国家专利。公司注重科技进步,采用先进的网络化平台,以及CAD、CAPP计算机技术进行辅助设计,建有与自身发展相适应的技术中心,拥有一支结构合理、专业齐全、经验丰富的数十人科研团队,具有优秀的研发能力,100T-3000T四柱油压机可根据要求订制,一站式为您提供精确冲压方案。
