315吨框架油压机

315吨框架油压机也称315吨框架式液压机,是315吨油压机系列的一种,型号YQ34-315T,本机是按客户要求加工定制的一款薄板拉伸液压机,机器最显著的特点是带液压垫结构,也叫多顶出结构,液压机工作台布置了很多顶杆孔,用于不同形状和深度的薄板材料的拉伸成型。

设备型号:YQ34-315T
联系方式全国24小时热线:18963222388

315吨框架油压机也称315吨框架式液压机,是315吨油压机系列的一种,型号YQ34-315T,本机是按客户要求加工定制的一款薄板拉伸液压机,机器最显著的特点是带液压垫结构,也叫多顶出结构,液压机工作台布置了很多顶杆孔,用于不同形状和深度的薄板材料的拉伸成型。

山东沃达重工机床有限公司量身打造优质液压机设备,如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等,满足客户生产工艺需求。

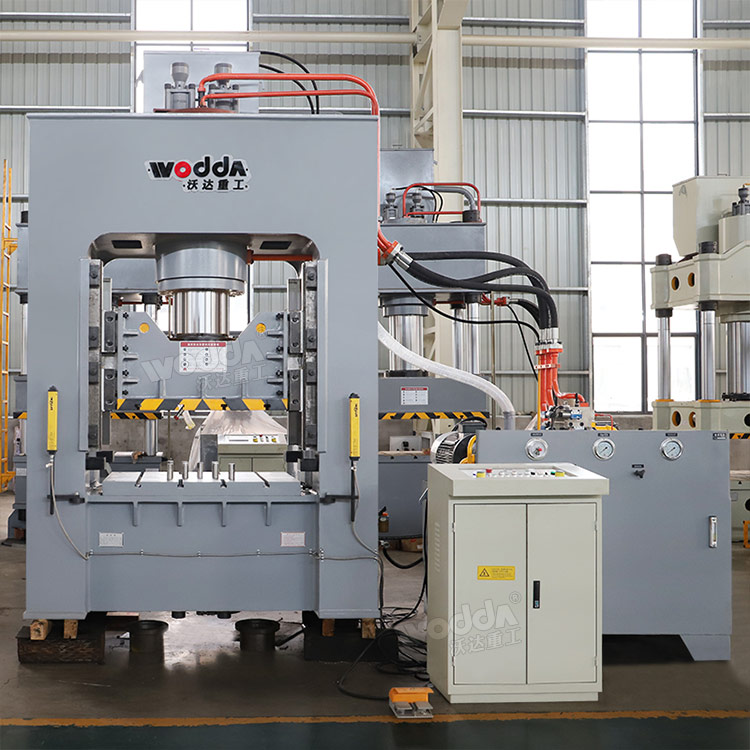

315吨框架油压机

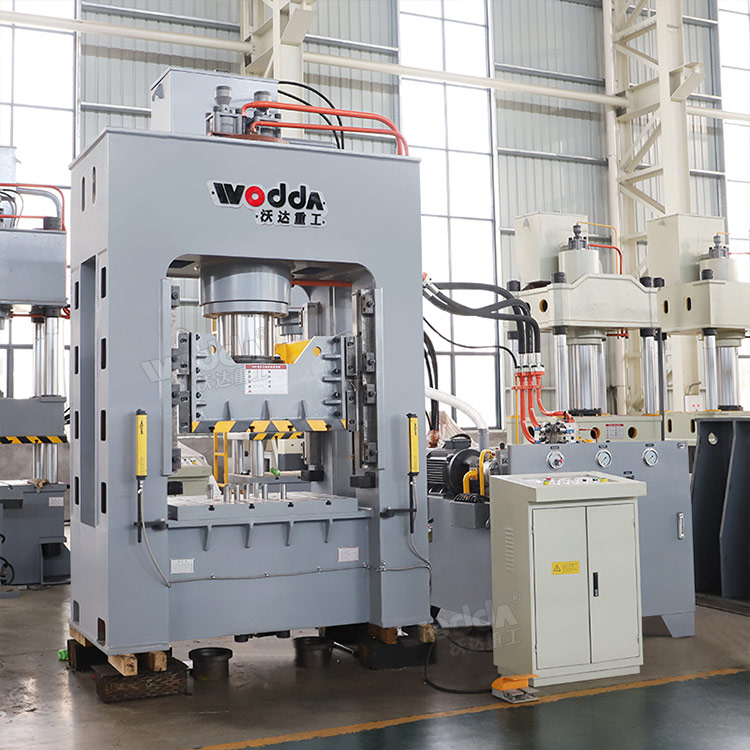

315吨框架式液压机

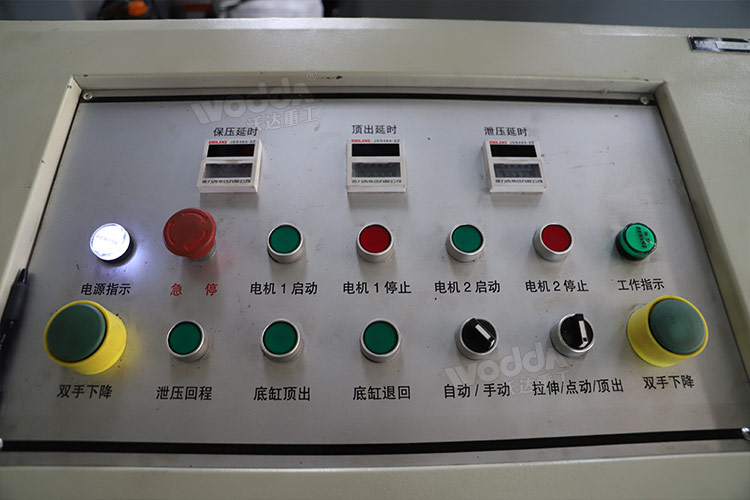

按钮控制台

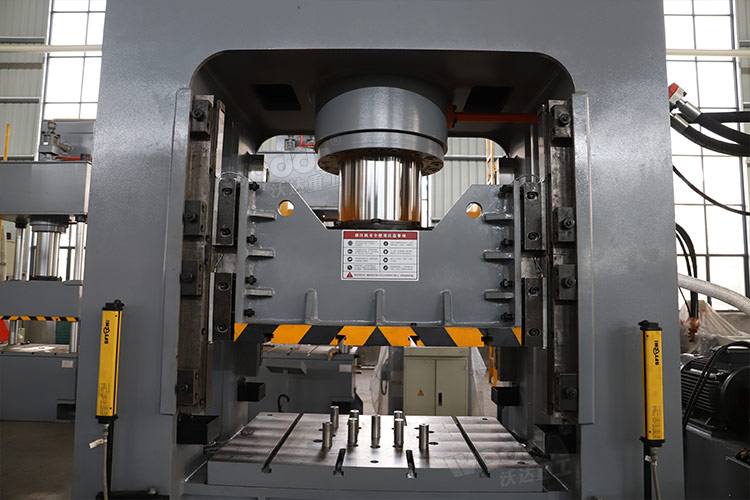

液压垫(多顶杆)装置

315吨框架油压机的结构特点:

整体框架结构,优质钢板焊接;采用四角八面直角导轨导向,精度高,刚性好,并采用液压预紧。液压系统采用二通插装集成阀;整个系统工作稳定、可靠、使用寿命长、泄露少、故障点少。电器系统采用“PLC”可编程控制器控制,并可根据用户要求配置比例调压、行程数显、光电保护装置及移动工作台(方便更换模具)。315吨框架油压机具有上滑块及下液压垫的双动功能,根据用户要求液压垫可设为顶出器,也可作拉伸之用。因此,工艺范围广,可完成金属薄板拉伸、弯曲、冲裁(可配缓冲装置)等工艺。

315吨框架油压机技术参数:

设备型号:YQ34-315T

公称压力:3150KN

系统压力:25Mpa

滑块行程:500mm

开口高度:700mm

台面尺寸:1200*800mm

下行速度:320mm/s

工作速度:12-30mm/s

回程速度:210mm/s

电机功率:22*2KW

顶出力:100T

顶出行程:150mm

注:以上参数仅供参考,机器实际参数请以山东沃达重工史经理18963222388(微信同号)技术方案为准。

适用领域:框架油压机适用于拉伸、弯曲、成形、冲裁落料、翻边等各种冲压工艺,特别适用以下领域。

  1. 汽车零部件:车身覆盖件、制动片、油箱、底盘、桥壳、保险杠;

  2. 家用电器:洗衣机零件、电饭锅零件、电视机零件、冰箱零件等;

  3. 厨房用具:洗涤槽、壶具、不锈钢用具、其它各种容器;

  4. 其它:拖拉机、摩托车、航天、航空。

本机车间试机视频以及相关案例视频,请联系山东沃达重工史经理18963222388(微信同号)获取。
