3000吨四柱油压机

3000吨油压机是一种大型压力机设备,根据机器设备用途不同,设备机身结构多样,一般都是根据非标定制,根据工件工艺需求设定。3000吨四柱油压机是其中比较常用的机型,设备的工作台面、开口高度、行程、配置等,根据加工工件特点来定。机器适用于金属材料的压制工艺,如金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等,还可实现塑料制品、粉末制品的压制成型工艺;塑料制品、粉末制品、磨料制品、绝缘材料等可塑性产品的压制成型。

设备型号:YQ32-3000T
联系方式全国24小时热线:18963222388

3000吨油压机是一种大型压力机设备,根据机器设备用途不同,设备机身结构多样,一般都是根据非标定制,根据工件工艺需求设定。3000吨四柱油压机是其中比较常用的机型,设备的工作台面、开口高度、行程、配置等,根据加工工件特点来定。机器适用于金属材料的压制工艺,如金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等,还可实现塑料制品、粉末制品的压制成型工艺;塑料制品、粉末制品、磨料制品、绝缘材料等可塑性产品的压制成型。

本机是根据客户要求定制的一款3000吨四柱油压机,双工位四缸结构,配置伺服电机、伺服系统、油温冷却系统、夹模器。四柱导向结构,定位准确。液压系统采用集成插装系统和比例控制阀相结合,可实现流量大、同步精度高抗偏载能力大的要求,且结构简单、紧凑,动作灵敏可靠,便于故障的诊断和排除。上梁四周设有安全护栏,并备用爬梯,便于安装及维修。


3000吨三梁四柱油压机按需定制

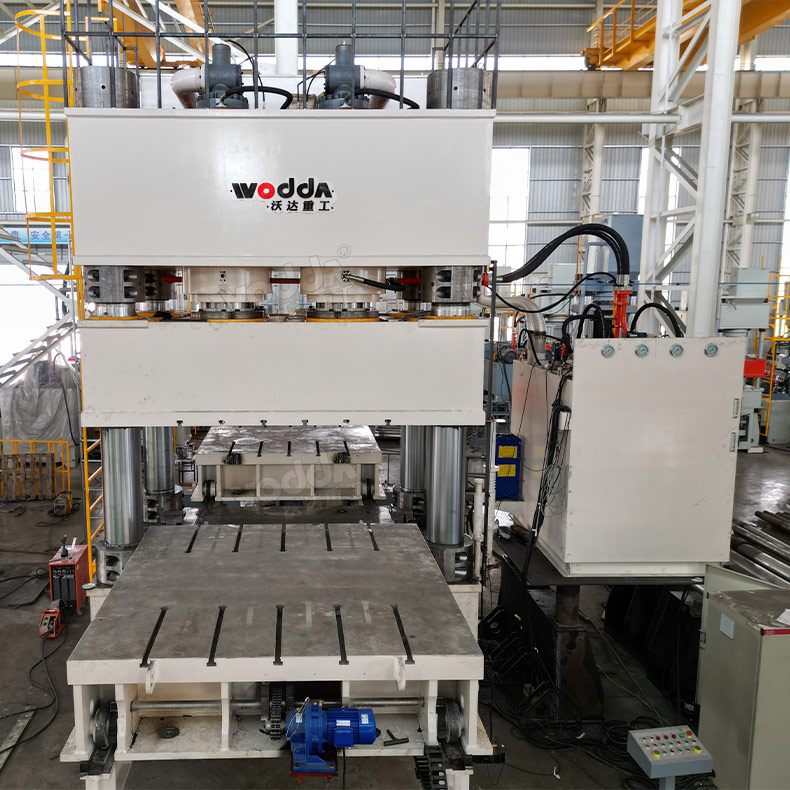

3000吨四柱油压机车间实物

3000吨四柱油压机特点:

1、四柱三梁式结构、简单、经济、实用。45#整体铸钢,钢性好、坚固、耐用;精度高;

2、液压控制采用插装阀集成系统,动作可靠、液压冲击小,使用寿命长,泄漏点少,减少了连接管路与泄露点。

3、新型油缸密封元件,可靠性高,使用寿命长。

4、独立的电器控制系统,工作可靠,动作直观,维修方便。采用按钮集中控制,具有调整、手动和半自动控制。

5、拉伸、压边滑块可连成一体,实现单动工艺动作。

6、机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越。

7、3000吨四柱油压机可实现在规定范围内按工艺要求调节:定压、定程两种成型工艺,操作简便。

8、导轨自动润滑装置。

9、滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

3000吨四柱油压机技术参数:

设备型号:YQ32-3000T

公称压力:30000KN

系统压力:25Mpa

滑块行程:900mm

开口高度:1600mm

台面尺寸:2500*2500mm

行程次数:3-10次/min

控制形式:PLC+伺服

注:以上参数仅供参考,机器实际参数请以山东沃达重工史经理18963222388(微信同号)技术方案为准。

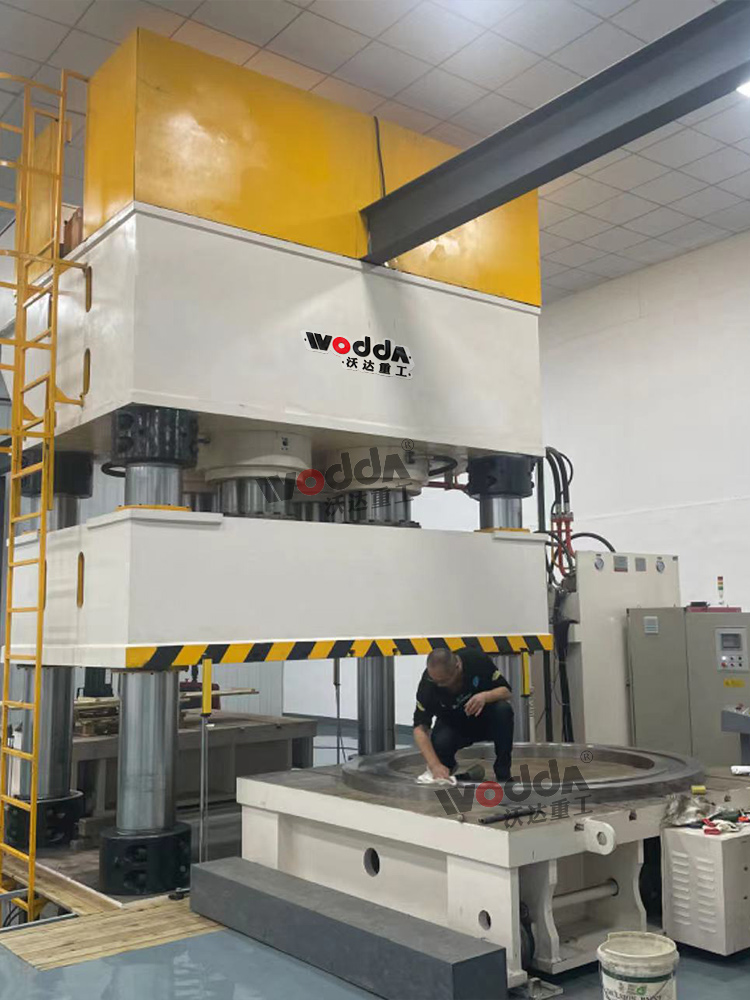

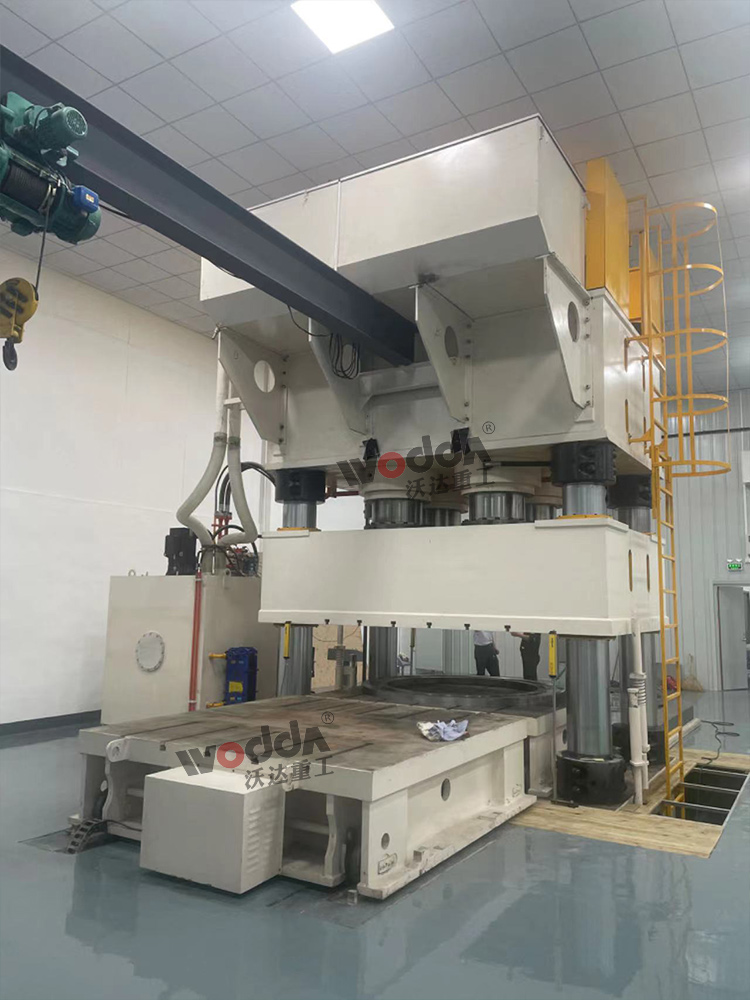

3000吨四柱油压机客户现场

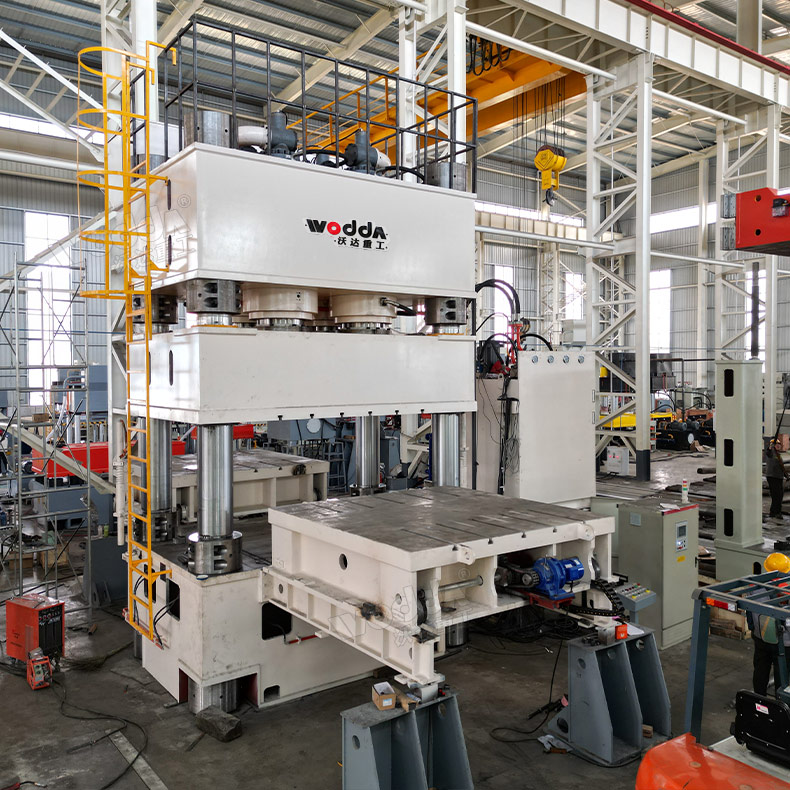

双工位3000吨三梁四柱油压机现场试机

3000吨四柱油压机设备由主机、液压泵站和控制柜组成,具体如下:

①主机:由机架、液压缸、双工位移动工作台、模具、夹模器等组成。

②液压站:由电机、液压泵、泵保护装置、控制阀块和连接压块机的管路系统组成。

③控制台:由电气系统和数控plc控制系统组成。

可选配附件或功能:

1、移动工作台;

2、冲裁缓冲装置;

3、光电保护装置;

4、行程、压力、速度数显、数控装置;

5、触摸式工业显示屏;

6、液压系统加热、冷却装置;

7、打料装置;

8、滑块安全栓;

9、模具加热及温控装置;

10、PLC可编程控制器。

保养及维护:

1、工作用油推荐采用32号、46号抗磨液压油,使用油温在15~60摄氏度范围内。

2、油液进行严格过滤后才允许加入油箱。

3、工作油液每一年更换一次,其中第一次更换时间不应超过三个月;

4、滑块应经常注润滑油,立柱外表露面应经常保持清洁,每次工作前应先喷注机油。

5、在公称压力500T下集中载荷最大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。

6、每半年校正检查一次压力表;

7、3000吨油压机较长期停用,应将各加部位表面擦洗干净并涂以防锈油。

本机车间试机视频以及相关案例视频,请联系山东沃达重工史经理18963222388(微信同号)获取。
