U型排水沟成型油压机

玻璃钢U型排水沟、U型树脂排水沟、U型复合树脂排水沟等采用树脂复合材质（含沙、玻璃纤维、钙粉等）为原料，通过U型排水沟成型油压机配合模具，在高温高压下一次模压成型。U型排水沟生产设备是由U型排水沟成型油压机、模具、加热设备、捏合机等组成，其中U型排水沟成型油压机是主要生产设备，其组成包括主机、液压站和电控柜三部分，根据排水沟模压成型工艺，多采用三梁四柱式结构，也可以设计成框架式结构，常用400吨、500吨、630吨、800吨、1000吨、1200吨等液压机。

本机是一台800吨三梁四柱油压机，工作台面设计为2500*1800mm，行程1800mm，采用三梁四柱式结构，四柱导向保证合模精准，配有伺服数控系统，工作噪音低，运行平稳，控制更加精准。主要用U型复合树脂排水沟模压成型压制工艺，满足压制工艺的各项要求。采用预压、模压和保压三个阶段的压力设计并由时间分段加压进行科学分配，使设备的能量效率更加显著，成型压力高，可靠，保证了玻璃钢U型排水沟的成型质量，800吨三梁四柱油压机自动化程度高、生产周期短、生产效率高。

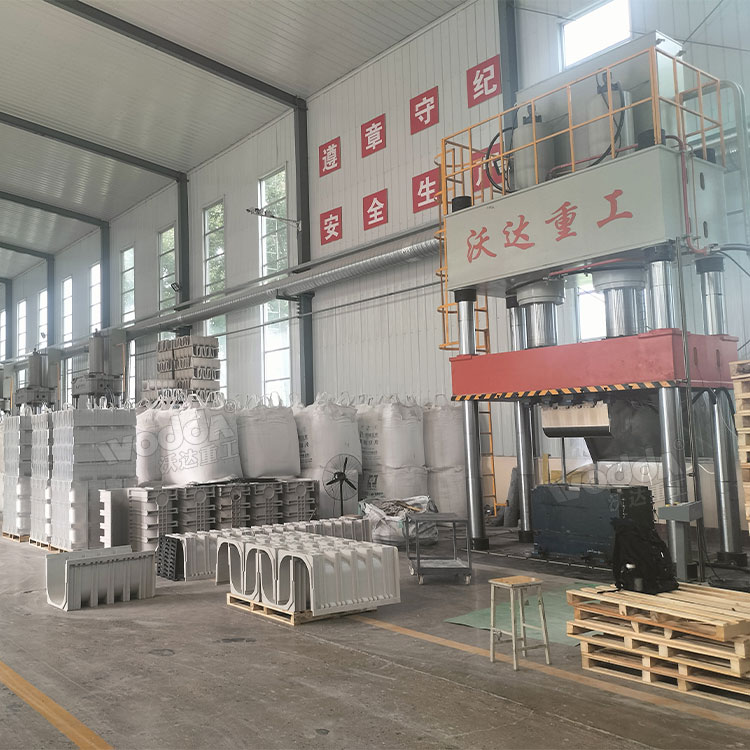

800吨三梁四柱油压机车间实物

800吨三梁四柱油压机是由主机、液压站和电控柜三部分组成，主机机身由上横梁、下横梁、滑块、立柱及螺母等组成，上、下横梁用四根立柱及螺母紧固地连接在一起，组成一个刚性的架构。滑块以立柱为导向，沿立柱上下滑动。在滑梁及下横梁上，开有T型槽（具体尺寸需方提出）。立柱螺母可调节工作台面的不平衡度及工作台与活塞的不垂直度。大件均采用大型落地镗铣床和高精度数控龙门刨铣机床的精密加工，三梁四柱结构经计算机优化，进行有限元分析，设备强度性高，且外形美。

800吨U型排水沟成型油压机展示：

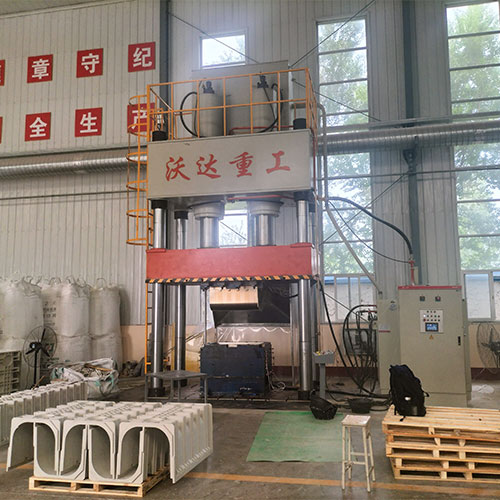

800吨三梁四柱油压机客户现场

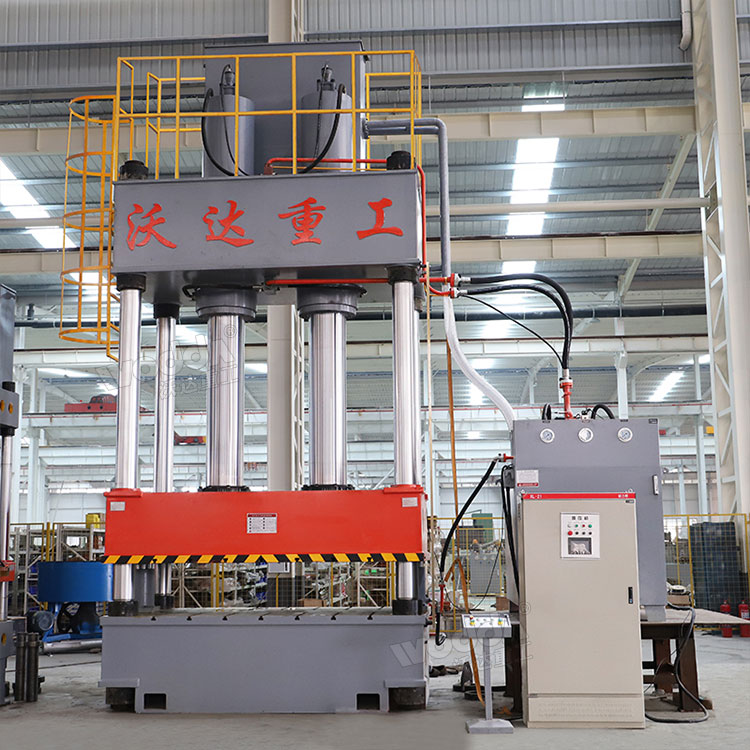

800吨U型排水沟成型油压机

玻璃钢U型排水沟

800吨U型排水沟成型油压机的性能优势：

1、双缸四柱结构，结构稳定，四柱导向保证合模精准。

2、油缸采用优化设计，均匀分布，横梁加高式设计，稳定性更强；

3、U型排水沟成型油压机可以快速合模，可以分多段速度慢速加压成型，合理预留排气和抽真空时间；

4、具备高压慢开模功能，适用于高度较高的产品模压；

5、阀体设有抽芯保压等功能，变频器可实现模压工艺的快下慢下慢回快回的功能；

6、伺服驱动+PLC控制系统快速响应，工业触屏式全数字化控制，伺服油泵节能。

7、U型排水沟成型油压机的滑块快速下行→滑块慢下加压→滑块保压→泄压→快速回程→顶缸退回→退回停止（手动取坯）→顶缸顶出→加料→双手按钮进入下一循环。

8、采用三梁四柱结构，三梁均为优质钢板焊接，采用整体退火处理去除焊接应力。

9、800吨三梁四柱油压机采用按钮集中控制，具有独立的电控和液压系统，可实现启动和半自动操作。

10、液压系统采用二通插装阀，动作可靠，简单紧凑，泄漏少。配备多级过滤系统，确保系统无故障运行。

11、双手启动、紧急停止、紧急回程、短路漏电保护、自动程序互锁安全保护电路。

800吨三梁四柱油压机部分参数：

设备型号：YQ32-800T

公称压力：8000KN

系统压力：25Mpa

滑块行程：1800mm

开口高度：2300mm

台面尺寸：2500x1800mm

控制形式：PLC+伺服

注：以上参数仅供参考，机器实际参数请以山东沃达重工史经理18963222388（微信同号）技术方案为准。

800吨三梁四柱油压机模压U型复合树脂排水沟工艺：

1、将树脂原材料计量装填入所需型号的模具中。

2、启动U型复合树脂排水沟模压液压机进行产品的压制。

3、合模：闭合模具同时加热加压，使材料熔化并且充满型腔。

4、脱模：待塑件硬化成型后，将成型的U型复合树脂排水沟脱出。

5、产品取出，清理毛边，使其四周光滑，平稳放置，放置变形。
