1000吨石墨粉末成型油压机

石墨粉末成型油压机是粉末成型机的一种，是一种用于石墨粉末成型的专用设备。它利用液压系统提供的压力，将石墨粉末加工成具有特定形状和尺寸的零件或产品。1000吨石墨粉末成型油压机是其中较为常用一种型号，主要用于石墨粉末制品压制成型，也称为1000吨三梁四柱油压机，采用四柱式结构设计，具有高压力输出能力，能够满足石墨粉末成型过程中对压力的需求。同时，液压系统具有较好的稳定性，可以确保成型过程的一致性和重复性。

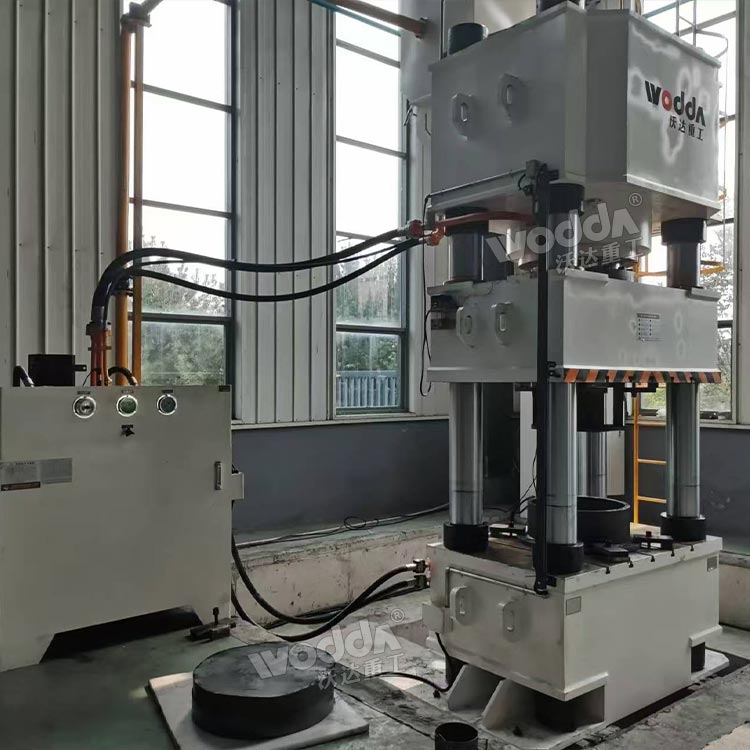

1000吨石墨粉末成型油压机

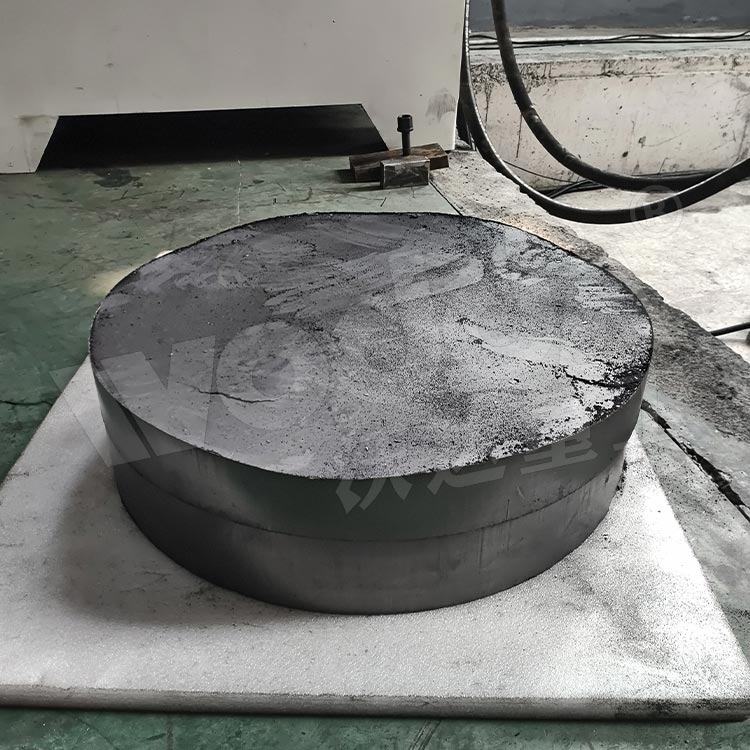

石墨粉末压块（圆柱）

1000吨三梁四柱油压机性能特点：

1、计算机优化结构设计，三梁四柱式结构，简单、经济、实用；

2、液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连结管路与泄漏点；

3、独立的电气控制系统，工作可靠，动作直观，维修方便；

4、采用按钮集中控制，具有调整、半自动两种操作方式；

5、通过操作面板选择，可实现定程、定压两种成形工艺，并具有保压延时等功能；

6、滑块的工作压力，空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

1000吨石墨粉末成型油压机采用伺服数控系统，屏幕液晶显示触摸屏，人机界面清晰，操作更人性化。节能省电、噪音低、体积小、速度快、保压时间可调、速度可调、排气次数均可调节，液压机工作运行平稳，故障率低，赢得用户的认可与赞扬。

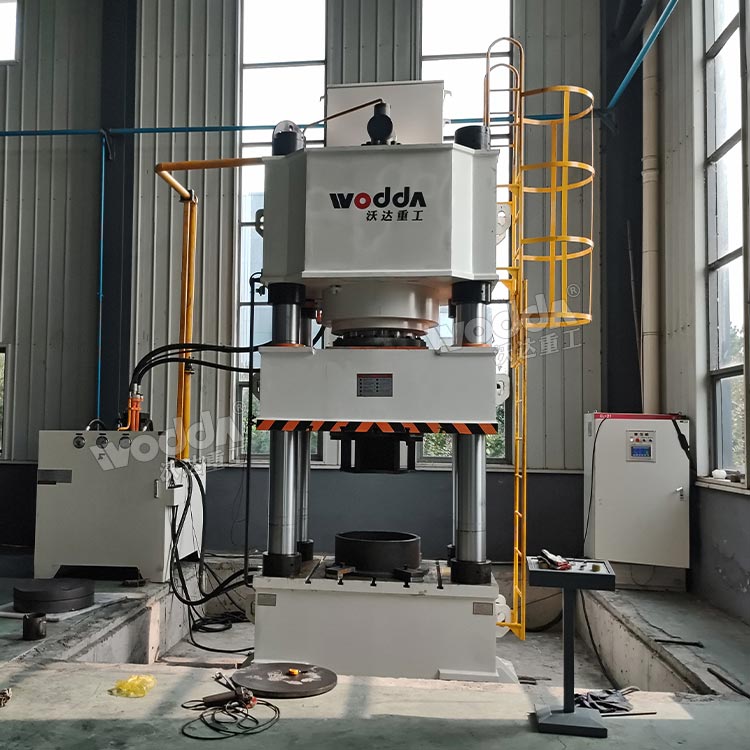

1000吨三梁四柱油压机

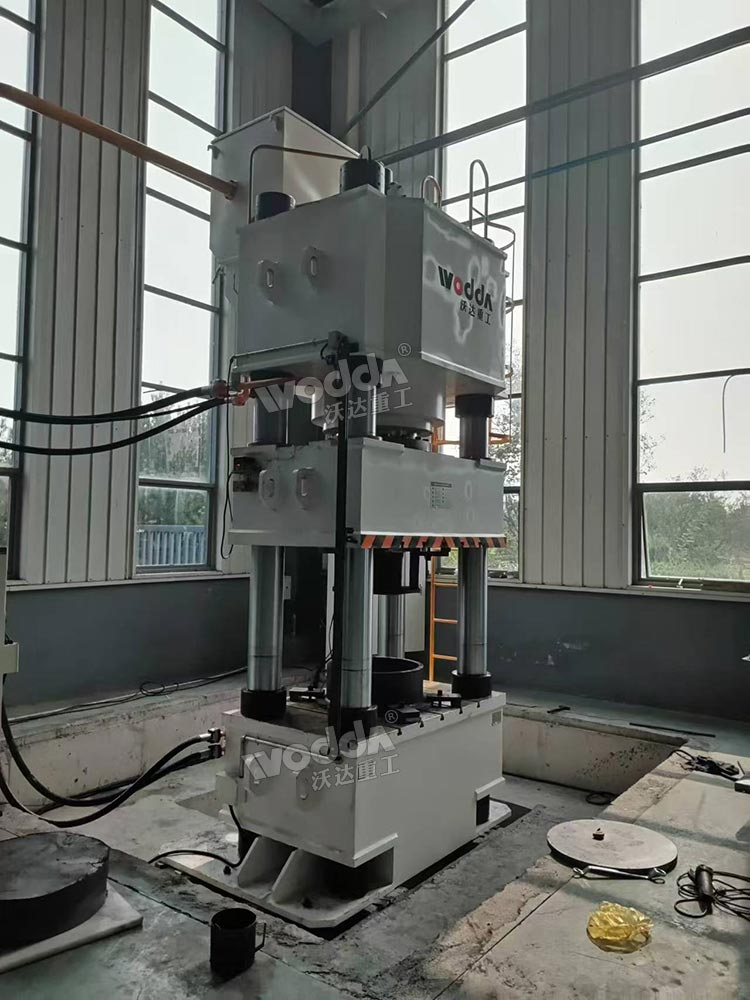

1000吨三梁四柱油压机试机

1000吨三梁四柱油压机的组成结构：

1000吨三梁四柱油压机主要由主机、液压系统、控制机构三大部分组成。主机包括机身、油缸、油箱等。液压系统包括电机、油泵、阀块、阀件、管路等。控制机构包括限程装置、管路及电气控制箱等。采用先进的插装阀，结构紧凑，减少了管路连接，提高了系统的密封性，减少渗漏。立柱采用四螺母结构，提高了预紧性能，能长期保持精度的稳定性。滑块可实现定程、定压两种控制方式，具有保压、延时等功能；工作压力，行程大小可根据工艺需要在规定范围内可调。

油缸：主缸采用活塞缸结构，缸体经过滚压处理，活塞杆经过调质，表面经过镀硬铬抛光处理，耐磨、美观、耐腐蚀。

限位装置：位于1000吨三梁四柱油压机主机机身左侧，行程开关控制上下极限位置，调节上下限位开关即调节滑块上下运动位置。

电气系统：1000吨三梁四柱油压机设有独立的电气控制系统，PLC伺服控制系统，采用按钮集中控制。本机电源为AC380V，50HZ； 指示灯电压为380V。

操作系统的方式：

1000吨三梁四柱油压机可实现调整和半自动两种操作方式。

2、调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。

3、半自动：按压工作按钮，完成一次工艺循环。（半自动动作也可跟据用户要求设定）
