油压机

1000吨框架式油压机

1000吨框架式油压机也称1000吨框架式液压机,其型号为YQ34-1000T,主要用于金属板材冲压、复合材料模压、模锻件锻造、汽车覆盖件拉伸等工艺领域。它以其四角八面直角导轨设计,展现出高精度和高刚性的特点,确保了生产过程中的稳定性和可靠性。

设备型号:YQ34-1000T
联系方式全国24小时热线:18963222388

1000吨框架式油压机也称1000吨框架式液压机,其型号为YQ34-1000T,主要用于金属板材冲压、复合材料模压、模锻件锻造、汽车覆盖件拉伸等工艺领域。它以其四角八面直角导轨设计,展现出高精度和高刚性的特点,确保了生产过程中的稳定性和可靠性。

1000吨框架式油压机机身为组合式框架结构,采用优质钢板焊接而成,框架式结构坚固,抗偏载能力强,能够满足各种复杂工艺的需求。其液压控制系统采用插装式集成系统,动作可靠,液压冲击小,延长了设备的使用寿命。此外,1000吨框架式液压机还采用PLC控制的电气系统,可配伺服系统,工作灵敏可靠,使用维修方便。

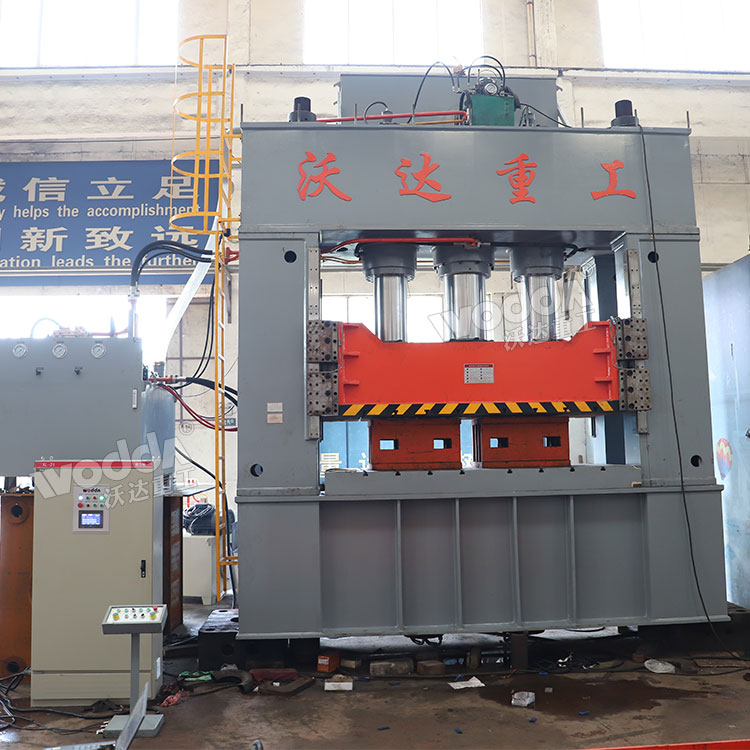

1000吨框架式油压机

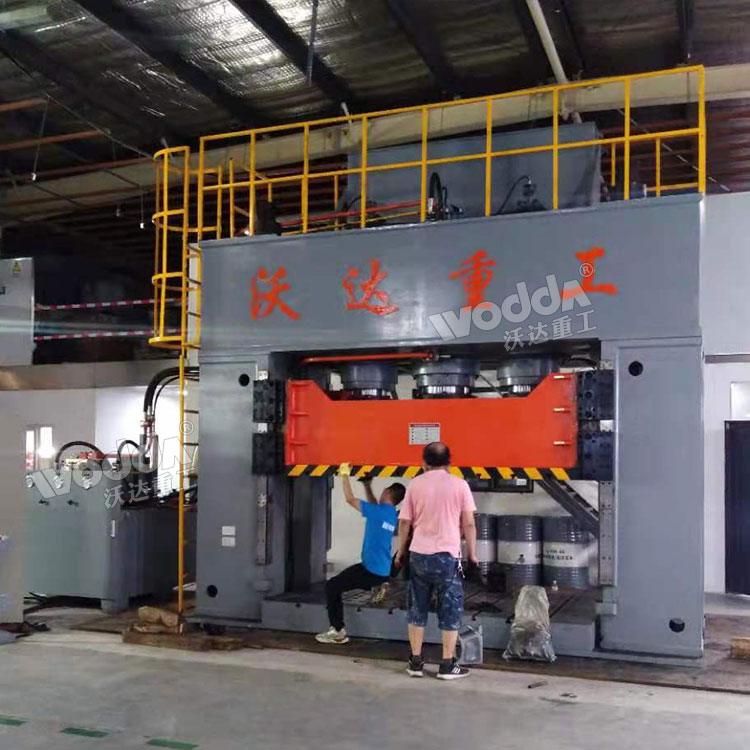

1000吨框架式液压机客户车间调试

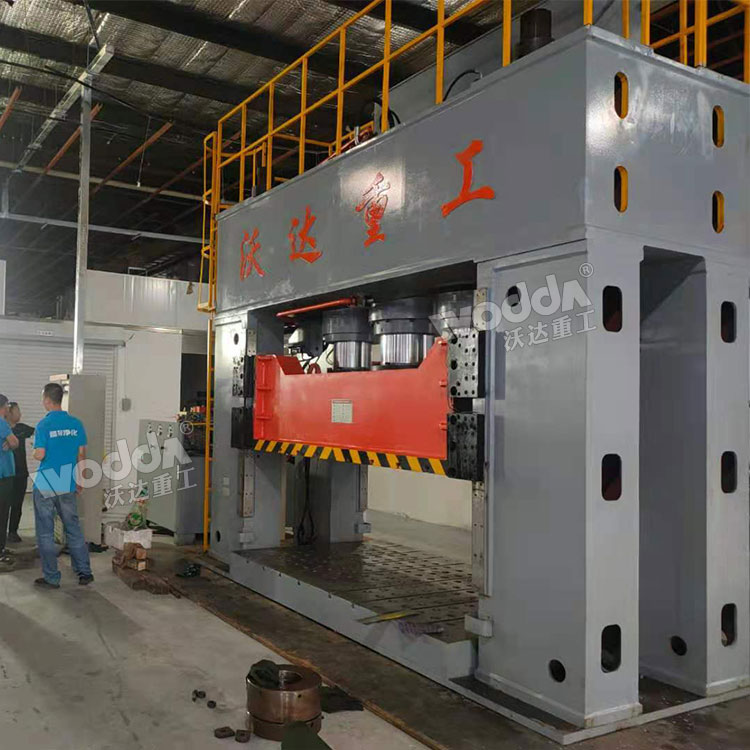

1000吨框架式油压机安装完成

1000吨框架式油压机的特点:

1、1000吨框架式油压机采用整体焊接框架式床身,整机刚性好,抗压强度高;

2、压力、行程及保压等可按压制工艺要求调整;

3、具有上顶料,下顶料及上下复合顶料等不同机型,适用于压制成型工艺的需要;

4、合模后起压快,达到额定压力仅需几秒钟;

5、1000吨框架式液压机采用下置式油箱,更换及清洗油箱方便清洁;

6、1000吨框架式液压机采用四角八面矩形轨或者X型斜面轨导轨,间隙可调、刚性好,可有效的消除机器热膨胀对导轨间隙的影响;

7、滑块高,与导轨接触面大,抗偏载能力强;

8、1000吨框架式液压机精度高,重复定位精度和平行精度可达0.1mm;

9、配备安全锁紧装置,一键锁止,安全便捷;

10、配备液压油滤清装置,可长久保持液压油的清洁,阀路运行更稳定;

11、配备全自动润滑装置,润滑油的收集、过滤、注入自动循环,润滑更高效;

12、导轨摩擦面经过高频淬火,表面硬度和强度大大加强;

1000吨框架式油压机主要组成部件:

1、机身:1000吨框架式油压机机身通常采用强度高、刚性好的框架式结构,以确保设备的稳定性和安全性。机身内部通常装有油箱、泵站等部件。

2、主缸:主缸是液压机的核心部件,用于产生和传递压力。根据不同的工艺要求,主缸可以设计成单缸或双缸等形式。

3、动力系统:动力系统包括液压泵、电机等部件,用于提供液压油的压力和流量,使活塞能够运动。

4、控制部分:控制部分包括各种阀门、传感器和控制器等,用于控制液压机的运行和工艺参数的调节。

5、滑块:采用四角八面全长导轨,调整精准度高,刚性高,调整后不易发生精度跑偏现象。

6、导向:1000框架式液压机所引导的方向的准确度是比较高的,它的抗压能力比较强,它主要偏向于承载能力,这方面的能力是它主要的潜力发挥。

7、采用PLC控制系统,可靠性强,连续工作能力强,并且采用独立按钮集中控制,简单方便。

框架式液压机技术参数:


适用领域:

适用于金属材料的拉伸、冲裁(应选配冲裁缓冲装置)、弯曲、翻边、冷挤压等各种冲压工艺,还适用于较正、压装、粉末制品和磨料制品的压制成型以及塑料制品,绝缘材料的压制成。

可选配附件:

移动工作台;冲裁缓冲装置;光电保护装置;行程、压力、速度数显、数控装置、触摸式工业显示屏、液压系统加热、冷却装置;打料装置;滑块安全栓;模具加热及温控装置;换模用浮起导轨和滚动托架。

本机车间试机视频以及相关案例视频,请联系山东沃达重工史经理18963222388(微信同号)获取。
