1200吨四柱油压机

1200吨四柱油压机型号为YQ32-1200T,三梁四柱式机构,简单、经济、实用,结构紧凑,动作灵敏可靠,速度快,能耗小,噪音低,压力和行程可在规定的范围内任意调节,操作简单。适用于金属材料的拉深、弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装、粉末制品、磨料制品、压制成型、塑料制品、绝缘材料、锻造、复合材料模压等。

设备型号:YQ32-1200T
联系方式全国24小时热线:18963222388

1200吨四柱油压机型号为YQ32-1200T,三梁四柱式机构,简单、经济、实用,结构紧凑,动作灵敏可靠,速度快,能耗小,噪音低,压力和行程可在规定的范围内任意调节,操作简单。适用于金属材料的拉深、弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装、粉末制品、磨料制品、压制成型、塑料制品、绝缘材料、锻造、复合材料模压等。

YQ32-1200吨三梁四柱油压机液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与渗漏点。独立的电气控制系统,工作可靠,动作直观,维修方便。1200吨四柱油压机采用按钮集中控制,具有调整、手动和半自动三种操作方式,采用全钢板CO2焊接,焊接后通过振动处理,确保机身不变形。通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

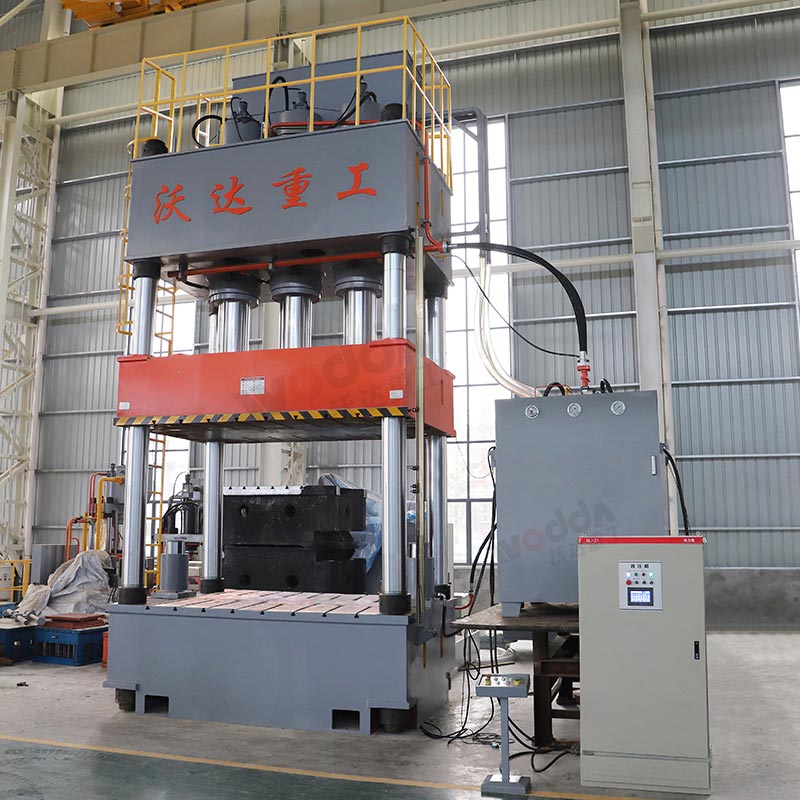

1200吨三梁四柱油压机

1200吨三梁四柱油压机

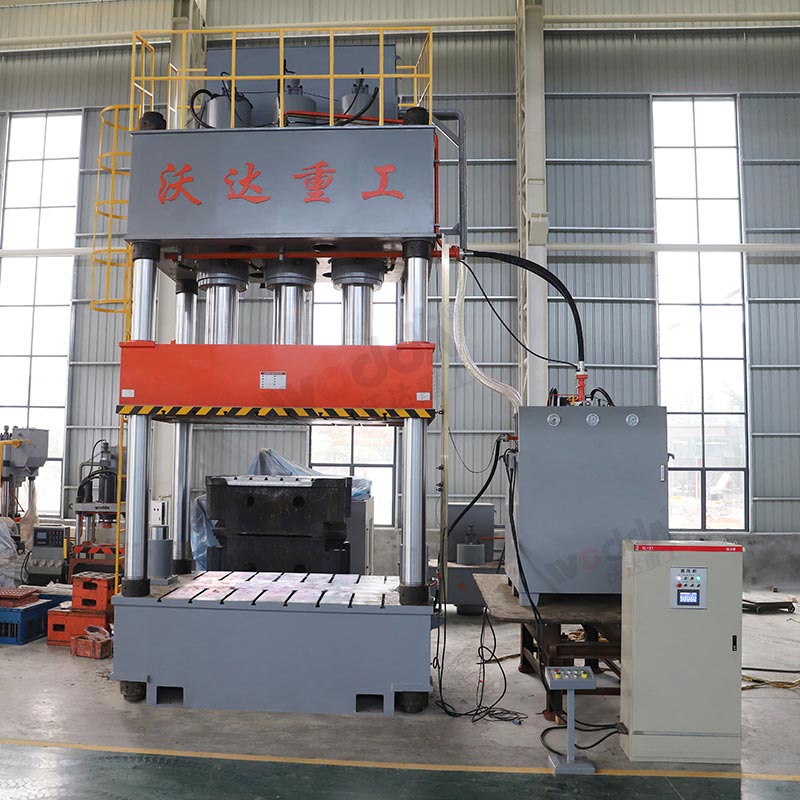

1200吨四柱油压机按需定制

1200吨四柱油压机按需定制

1200吨三梁四柱油压机的性能特点:

1、机身为三梁四柱式结构,采用全钢板CO2焊接,焊接后通过回火振动处理,确保压力机机身不变形;

2、上滑梁、滑块以及工作台采用优质钢板焊接,振动时效处理消除内应力,立柱为优质45#钢,四柱均表面中频淬火并镀硬铬处理;

3、泵站采用PLC可编程控制电气系统,设有独立移动按钮站,操作方便;

4、液压系统采用集成式插装阀控制,动作灵敏,可靠,无渗漏;

5、液压机设有液压安全回路和滑块上死点锁紧机构,安全性能好;

6、设有独立的液压与电器控制系统,采用按钮集中控制,可实现定程和定压两种成型工艺,具有压力显示和行程、压力调节等功能。导柱、活塞杆中频淬火后镀硬铬处理,油泵进油口装有过滤装置,确保油泵和阀的使用寿命;

7、工作压力和行程可根据需要在规定范围内任意调节。压力、行程、速度可以一定范围任意调节。

1200吨四柱油压机技术参数:


备注:以上技术参数仅供参考,如果与您的要求不符合,我们也可以根据提供设备定制,根据您的要求,提供1200吨四柱油压机相关技术参数。

电气系统:

1、电气控制系统部分采用控制柜按钮来实现整个工艺的控制,电气控制系统部分可实现定程、定压两种工艺方式,液体工作压力、滑块行程均可根据工艺需要进行调整。

2、电源采用三相四线制,三相交流电源电压为380V,50HZ.。 控制电路为交流220V;电磁阀控制电源为交流220V。

3、主电路配有断路器,起到过流、短路保护;热过载保护器,起到电机过载保护。

操作系统:

1、可实现手动、半自动操作方式。滑块行程由无触点接近开关控制装置调整。主缸由远程调压阀进行调压。

2、手动:即点动,操作相应的功能按钮完成相应的动作,每按一次按钮完成相应动作的一次点动,主要用于设备调整及更换模具时。

3、半自动:按压工作按钮,完成一次工艺循环。

安全装置:

1.静止及急停按钮:发生异常时按“静止”按钮,动作停止。按“急停”按钮,包括电机停止运行。

2.电机控制部分有热保护器、断路器等装置,保护电机过载免受损坏及过流短路保护。

3.主缸下腔控制块设有防滑下落装置及安全阀。

4.超载保护:液压系统回路设有安全阀,确保压机不会超载工作。

5.超压保护:电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。

可选附件或功能:

1、移动工作台

2、冲裁缓冲装置

3、压边滑块、液压垫四角分别调压装置(拉伸不对称零件)

4、光电保护装置

5、换模用浮动导轨和滚动托架

6、模具快速夹紧机构

7、行程、压力、速度数显数控装置

8、触摸工业显示屏

9、液压系统加热、冷却装置。

本机车间试机视频以及相关案例视频,请联系山东沃达重工史经理18963222388(微信同号)获取。
