500吨陶瓷粉末成型油压机

陶瓷粉末成型油压机是粉末成型油压机应用的一种，根据粉末体的不同，也可设计为三梁四柱式、四梁四柱式等结构，通常多为四梁四柱式，常用吨位有200吨、315吨、400吨、500吨、630吨等。机器有独立的液压和电气系统，具有自动送取料装置，浮动压制，脱模保护等特殊功能，电气控制采用PLC可编程控器，按钮集中控制同时装有死限位装置，从而保证制品的一致性。本文介绍的是一款500吨四梁四柱油压机压制陶瓷粉末成型，是公司专门为客户量身设计定做。该设备也称为500吨陶瓷粉末压块机，该设备自动化程度高、精度高、节能、环保、高效。

500吨陶瓷粉末成型油压机

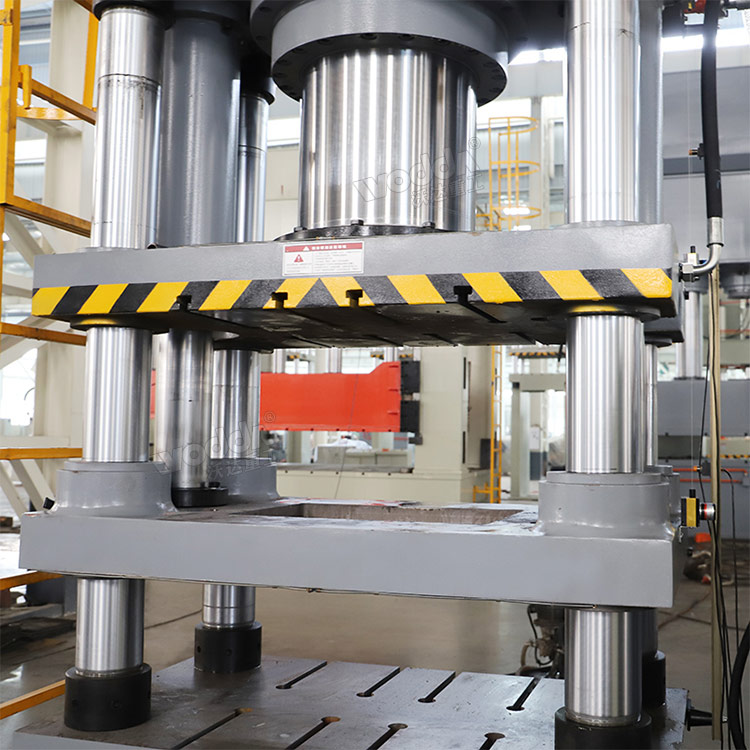

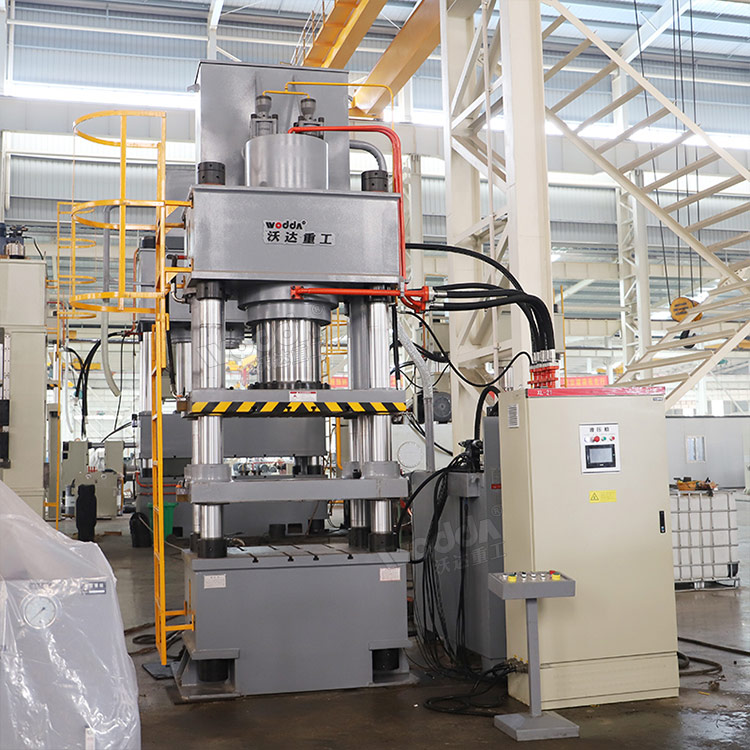

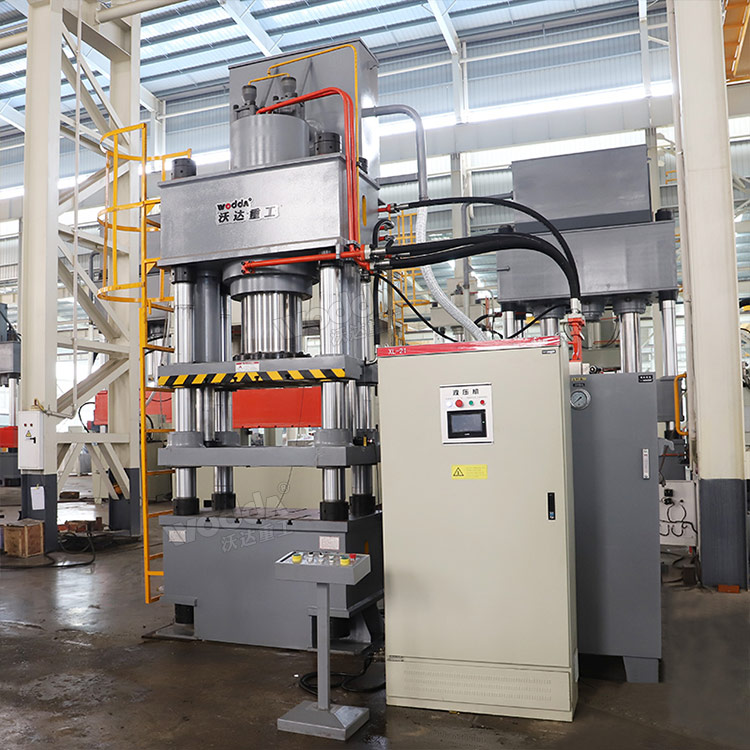

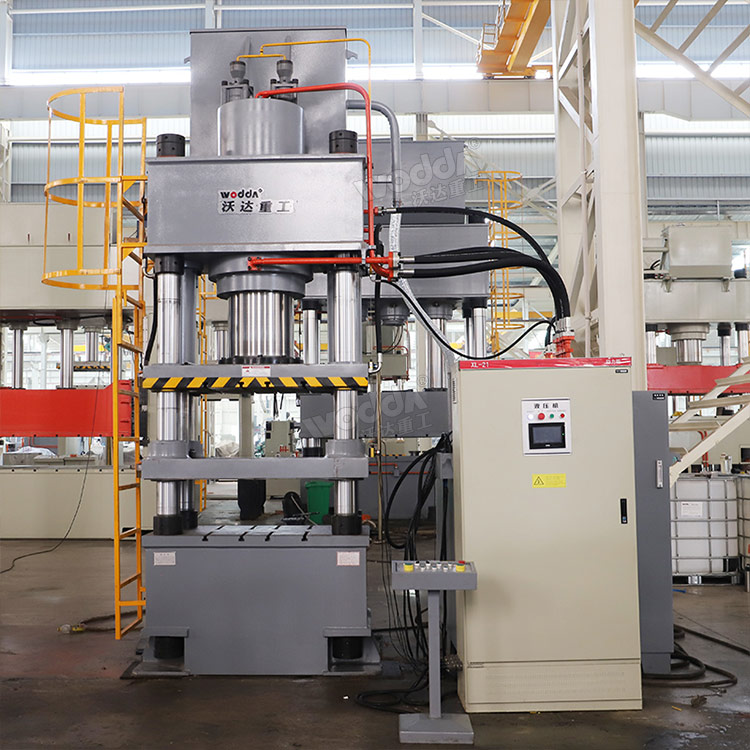

500吨四梁四柱液压机车间实物

脱模梁

陶瓷粉末成型油压机主要特点：

• 结构：采用四梁四柱结构，动作灵敏可靠，操作安全方便，工作平稳。

• 性能：具有低能耗以及使用寿命长、久经耐用等一系列优点。

• 自动化：可自动布料、压制、出料，实现生产自动化，提高生产效率。

适用范围：

500吨四梁四柱油压机主要适用于氧化铝陶瓷、氧化锆陶瓷、碳化硅陶瓷、氮化硅等粉末制品的压制成型。同时也适用于以结构件为主的粉末冶金、机械零件的生产。适用于铁、铜、铝基粉末、不锈钢粉末、精密陶瓷、电子陶瓷、石墨及硬质合成金制品的压制成型。

控制系统：

采用PLC控制，能实现预压、浮动压制、双向加压、后压、顶出脱模等工艺。

技术参数：

公称压力：5000KN

系统压力：25Mpa

滑块行程：800mm

开口高度：1400mm

台面尺寸：1000*900mm

控制形式：PLC+伺服

注：以上参数仅供参考，机器实际参数请以山东沃达重工史经理18963222388（微信同号）技术方案为准。

500吨陶瓷粉末成型油压机采用四梁四柱结构，动作灵敏可靠，操作安全方便，工作平稳，具有低能耗以及使用寿命长、久经耐用等一系列优点，可自动布料，压制，出料的自动压制成型机。500吨四梁四柱油压机液压控制系统采用电液比例伺服控制系统，该系统具有电气控制和液压控制两方面的优点，控制适应性能好，传动性能强，并且便于实现PLC微机控制。采用按钮集中控制，可实现手动、半自动、自动三种操作方式。

500吨粉末成型油压机

陶瓷粉末成型油压机组成结构：

1、主机机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成。

2、主缸，本机的油缸结构为活塞式油缸由缸体、导向套、活塞头、活塞杆、锁母、联接法兰、缸口法兰等组成。

3、限程装置位于主机机身右侧，由支架，撞块及行程开关组成。

4、液压系统由能源转换装置（泵和油缸）、能量调节装置（各种阀）以及能量输送装置（油箱、管路）等所组成。

5、电气控制系统。

6、润滑系统。

7、安全防护系统。
