200吨四柱液压机-200吨油压机

时间:2025-01-14 13:01   作者:小编 浏览次数:

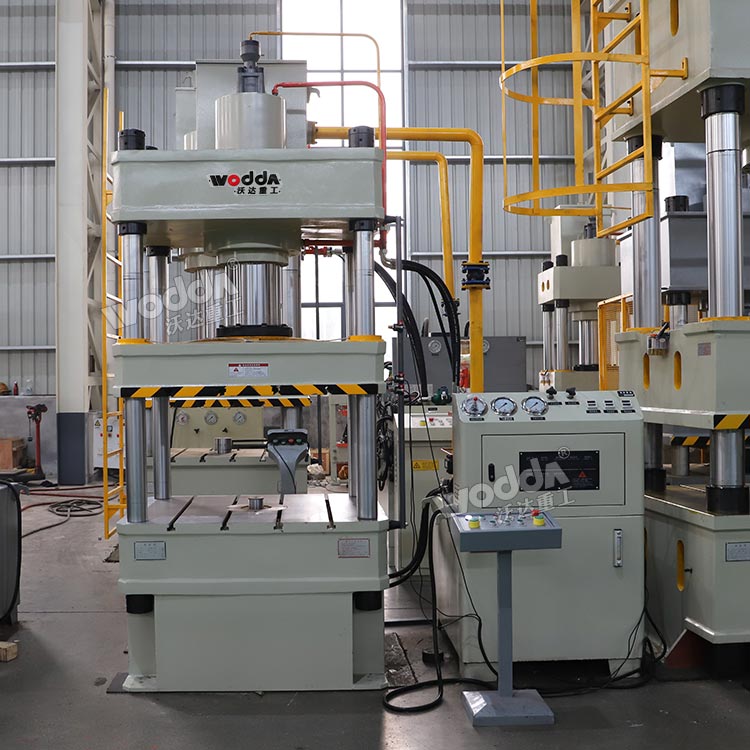

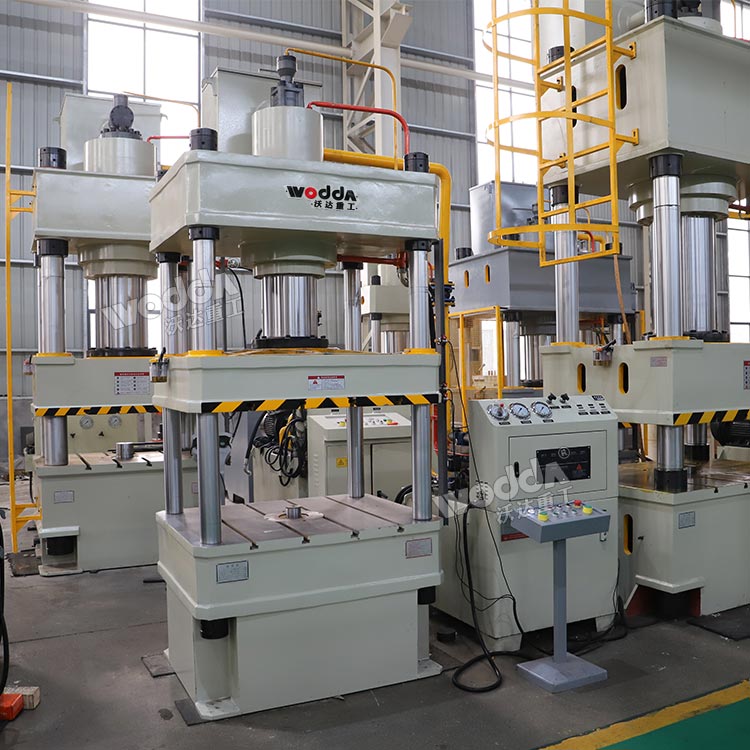

这是一款200吨四柱液压机,是200吨油压机结构中较为常用的一种型号,采用三梁四柱式结构设计,工作台面1000x1000mm,开口900mm,行程500mm,设备主要由主机、液压系统、电气控制系统以及其他辅助结构组成。


一、机身(主机)

200吨四柱液压机通常采用三梁四柱式结构,这种结构由以下主要部分组成:

上梁:上梁是液压机的顶部支撑结构,通常由优质钢板焊接而成,焊后经过高频振动或回火处理以消除焊接应力。

活动横梁(滑块):活动横梁在四根立柱之间上下滑动,用于施加压力。它同样采用优质钢板焊接,并经过相应的热处理。

下横梁(工作台):下横梁作为液压机的工作台面,用于放置工件和模具。工作台上通常加工有T型槽,以便于模具的安装和固定。

立柱:四根立柱作为液压机的支撑结构,通常采用45#钢调质处理,表面镀硬铬以提高耐磨性和抗偏载能力。立柱通过螺母紧固,以便于机身预紧。

二、液压系统

液压系统是200吨四柱液压机的核心部分,主要由以下组件构成:

主液压缸:主液压缸通常采用活塞式油缸,缸体通过法兰与上梁连接,活塞杆与滑块连接。活塞杆表面经过淬火和磨削加工,以提高其表面精度和耐磨性。

液压泵站:液压泵站由电机、油泵、油箱、插装阀等组成。油箱通常是封闭的,以确保油的清洁度。油泵吸油口装有吸油滤清器,以延长油泵和阀的使用寿命。泵站通常还带有水冷散热装置。

密封件:油缸密封选用优质密封圈(如U形密封圈),以确保密封可靠,防止漏油。

控制系统:液压系统通常采用插装阀集成系统,动作灵敏、工作可靠。控制系统还包括压力表、安全阀等,以监测和保护液压系统的正常运行。

三、电气控制系统

控制柜和操作面板:电气控制系统是控制液压机工作的大脑。控制柜内装有各种电器元件,如继电器、PLC(可编程逻辑控制器)等。操作面板通常安装在液压机机身的合适位置,便于操作人员进行操作。操作面板上有各种按钮、指示灯和显示屏,操作人员可以通过按钮控制液压机的启动、停止、工作模式选择等操作,通过指示灯可以直观地了解液压机的工作状态,显示屏则可以显示一些工作参数、故障信息等。


200吨四柱液压机-200吨油压机的优点:

1. 压力稳定:三梁四柱结构使得设备具有很高的刚性和稳定性,能够保证压力的稳定性和精度。

2. 成形速度快:由于采用液压系统控制压力,因此成形速度快,生产效率高。

3. 操作简单:200吨四柱液压机-200吨油压机的结构简单,操作方便,维护也较为简单。

200吨四柱液压机-200吨油压机参数:

设备型号:YQ32-200T

公称压力:2000KN

系统压力:25Mpa

滑块行程:500mm

最大净空距:900mm

台面尺寸:1000*1000mm

下行速度:100mm/s

工作速度:6-12mm/s

回程速度:100mm/s

电机功率:7.5KW

注:以上参数仅供参考,机器实际参数请以山东沃达重工史经理18963222388(微信同号)技术方案为准。

可选配附件:

1、冲裁缓冲装置

2、移动工作台

3、光幕安全保护装置

4、冷却装置

5、换模具用浮动导轨和滚动托架

6、触摸式工业显示屏

设备安装调试:

1、200吨四柱液压机-200吨油压机的零件生产完毕后,在我厂由专业安装调试人员进行装配,厂内验收,完全符合标准后进行拆解、喷漆;

2、运输到贵厂我方还将派出技术人员免费进行指导安装、调试,并对操作人员进行技术培训;

3、在后期的使用过程中,我们会定期对设备进行检修,对于客户无法解决的故障,我们也会快速给与解决。
