油压机

630吨火车门板整形油压机

630吨火车门板整形油压机是一款三梁四柱油压机,是山东沃达重工对火车门改造的压制成型设计校正整形火车门板油压机,双缸结构,大台面1450*2200mm,PLC控制系统,自动化程度高,具有压制速度快,成型火车门精度高,达到快速校正整形一次成型。本机适用于修复各种类型和大小的货车门板,包括侧门、尾门等。

设备型号:YQ32-630T
联系方式全国24小时热线:18963222388

630吨火车门板整形油压机是一款三梁四柱油压机,是山东沃达重工对火车门改造的压制成型设计校正整形火车门板油压机,双缸结构,大台面1450*2200mm,PLC控制系统,自动化程度高,具有压制速度快,成型火车门精度高,达到快速校正整形一次成型。本机适用于修复各种类型和大小的货车门板,包括侧门、尾门等。通过整形修复,可以恢复门板的功能和外观,延长使用寿命。

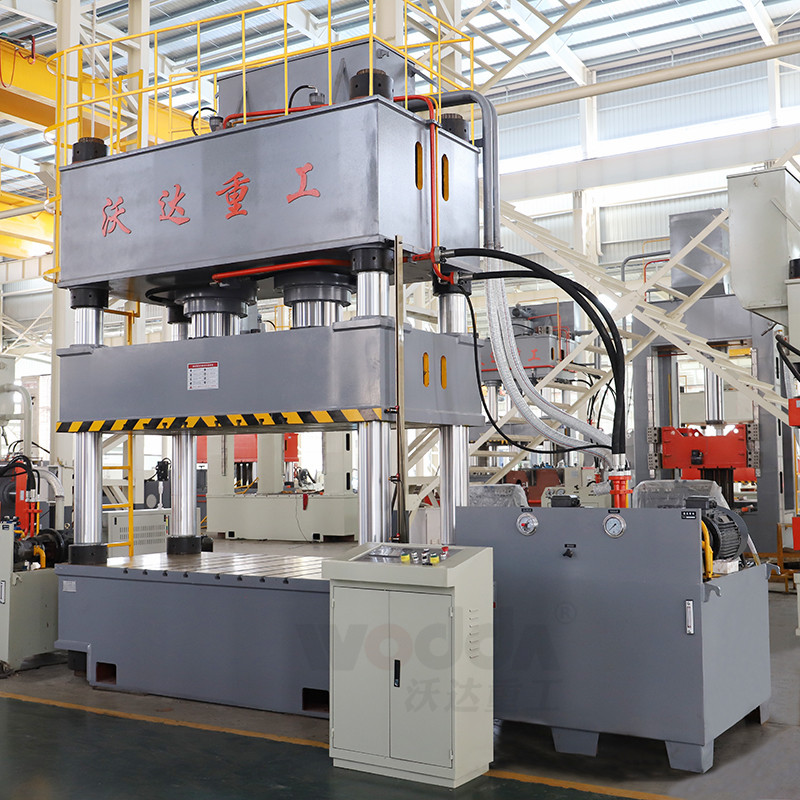

630吨火车门板整形油压机

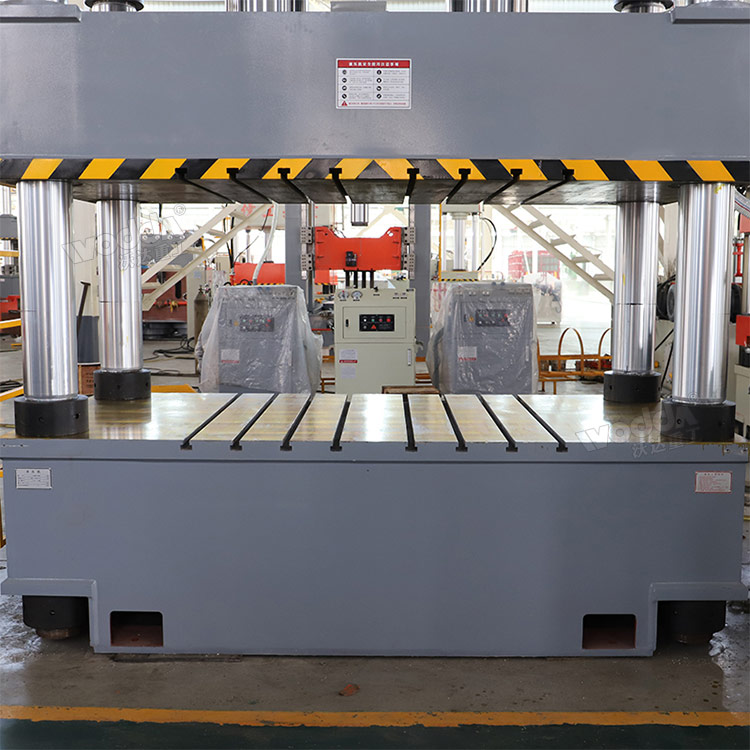

大台面630吨四柱油压机

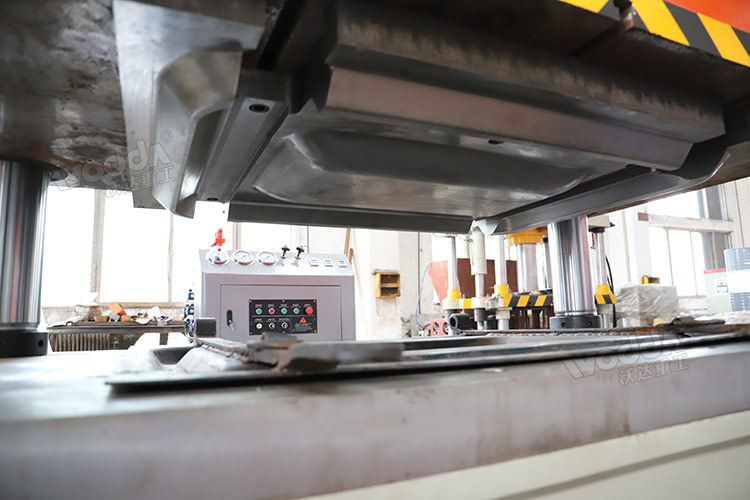

整形火车门板模具

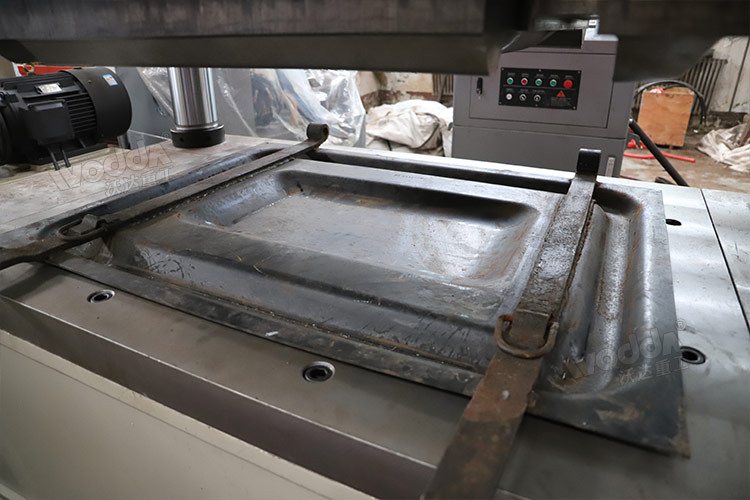

火车门板

630吨火车门板整形油压机技术优势:

1.630吨火车门板整形油压机结构简单,经济实用,精度高,抗载荷能力强。

2.液压控制采用整体插装阀组系统,减少了泄漏点,动作可靠,使用寿命长。

3.PLC控制的电气系统紧凑、灵敏、可靠、灵活。

4.工作压力和行程可根据工艺要求在规定范围内调节,操作简单。

5.630吨三梁四柱油压机有三种操作模式:调整、双手单位循环、连续工作(带送料装置)。

6.通过操作面板的选择,不仅可以实现固定行程、恒压两种成型工艺。

630吨火车门板整形油压机技术参数:

设备型号:YQ32-630T

公称压力:6300KN

系统压力:25Mpa

滑块行程:800mm

开口高度:1200mm

台面尺寸:1450*2200mm

控制方式:PLC数控

注:以上参数仅供参考,机器实际参数请以山东沃达重工徐经理18963222388(微信同号)技术方案为准。

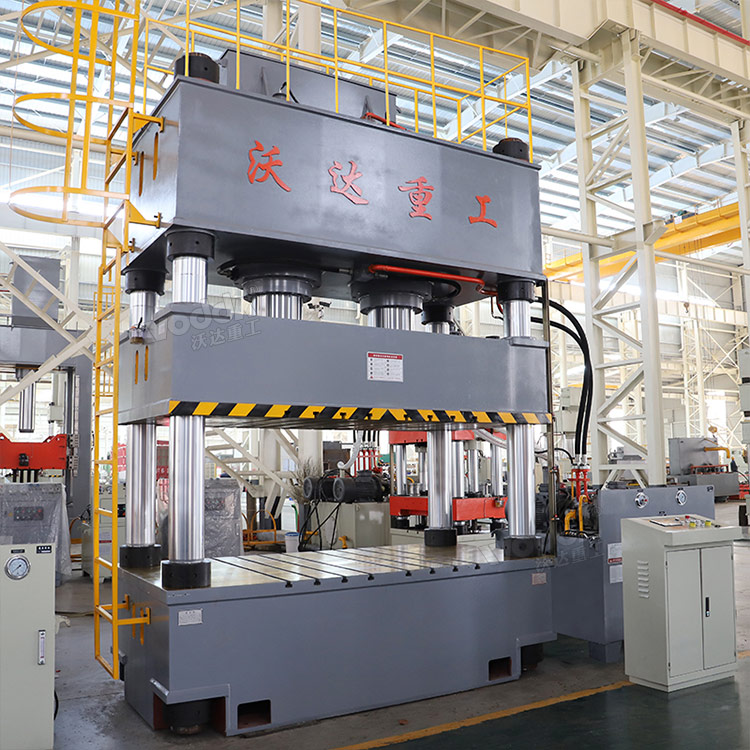

630吨三梁四柱油压机

630吨火车门板整形油压机由机身,主缸,行程限位装置,润滑装置,液压动力系统及电气系统等组成,机身由上梁,滑块,工作台,立柱,锁母,导套等组成,滑块在油缸驱动下沿着四柱上下直线运动。上横梁上安装工作油缸,下横梁可根据压制工艺可安装有顶出液压缸装置(选装)。

630吨三梁四柱油压机液压控制采用插装阀系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点。具有独立的电气控制系统,工作可靠,动作直观,维修方便。采用按钮集中控制,具有调整,双手单次循环二种操作方式(可根据客户要求增加多种操作方式)并具有保压延时功能。设备工作压力与行程可再范围内任意调节。

工作流程:

1、准备工作:准备待修复的火车门板,检查损坏情况并确定需要进行的修复方式。

2、模具准备:根据门板的形状和修复要求,选择合适的模具或夹具,并安装在液压机上。

3、门板定位:将门板放置在模具或夹具之间,确保正确的位置和对齐。

4、液压修复:启动火车货车门板整形油压机,调节液压缸的压力和行程,施加适当的力量对门板进行整形修复。

5、检查评估:修复完成后,对门板进行检查评估,确保修复效果符合要求。

6、后续处理:根据需要对修复后的门板进行表面处理、清洁和涂装等,以保护和美化门板。

本机车间试机视频以及相关案例视频,请联系山东沃达重工史经理18963222388(微信同号)获取。
